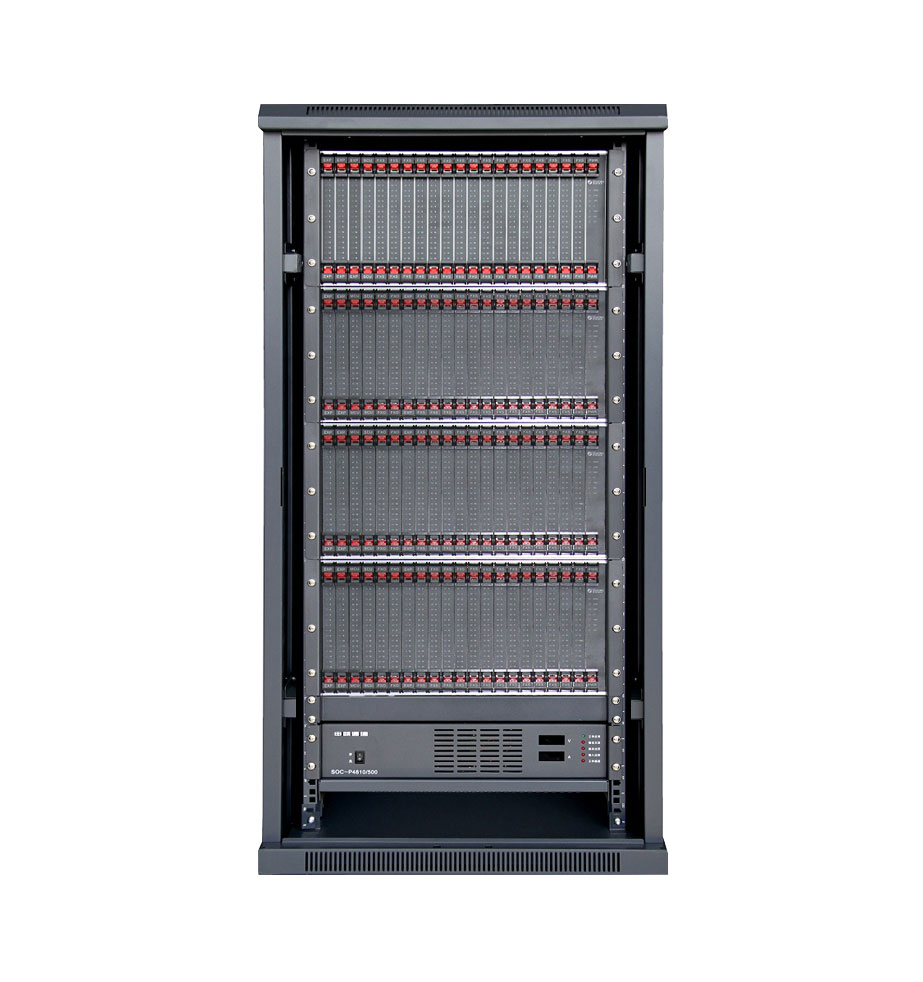

IMS9000(L) 數字?融合通信交換機
-
規格參數
硬件規格
項目
描述
業務槽位
NMI槽位x1，MCU槽位x2，SCU槽位x1，業務槽位x16，PWR槽位x1（支持定制雙PWR），支持多框級聯。
設備尺寸
5U金屬材質，445x312x221mm
質量
整機滿配重量≤15KG。
最大配置
業務槽位x16，不同業務板卡共享業務槽位。
MCU板卡
適配MCU槽位，采用 4096 無阻塞時隙交換。它提供內存管理，平臺接入，負責系統呼叫控制，信令追蹤和數據管理。
SCU板卡
適配SCU槽位，將語音時隙、加密、解密傳送至各業務板卡。
PWR板卡
適配PWR槽位，支持交流220V/直流48V電源輸入供電。
VoIP板卡
適配SCU槽位，提供1個RJ45接口，單板可選配16、54、160、420路VoIP中繼通道。
E1/T1板卡
適配業務槽位，提供1、2、4、8、16個E1/T1接口，支持PRI、7號、1號、QSIG等信令接口。
E/M板卡
適配業務槽位，支持1、2、4線E/M接口。
FXS單板
適配業務槽位，模擬用戶單元，DB37接口，單板16容量。
FXO單板
適配業務槽位，模擬環路單元；DB37接口，單板16容量。
錄音留言單板
適配業務槽位，提供錄音留言功能，選配16~512路錄音、留言并發。
IP用戶板
適配業務槽位，單板支持16~1024 IP終端注冊通話。
工作環境要求
工作環境溫度-5℃～55℃
環境相對濕度≤95（非凝結）
海拔2000m以內性能無下降
主機可靠性
≥99.9995%
系統可靠性
≥99.9995%
軟件規格
IP接入
支持靜態IP、DHCP Client、PPPoE，WAN子接口。
協議信令
PRI、SS7、NGN SIP、IMS SIP協議。
編碼類型
支持G.711a/u、G.729a、iLBC、G.723。
號碼分析
呼出路由、主叫號碼識別、被叫號碼識別、號碼變換、撥號規則、路由備份。
基本語音業務
內部分機呼叫：終端可以是模擬電話、IP話機、SIP軟電話；
IMS/NGN呼叫：SIP中繼與IMS/NGN或IPPBX互通。
補充業務
總機組、話機報號/報時/報分機、主叫號碼顯示、主叫號碼顯示限制、呼叫權限控制、快捷撥號、分機錄放音、免打擾、強拆、強插、叫醒、密碼撥號、秘書業務、熱線業務、遇忙回叫、無應答呼叫轉移、無條件呼叫轉移、遇忙呼叫轉移、離線轉移、呼叫等待、呼叫保持、三方通話、電話轉接、黑名單、組呼、彩鈴、一號通、接入式電話會議、會議、語音信箱、企業總機、話務臺、隊列、通話錄音、通話計費、押金業務、卡號計費業務。
VoIP保障
動態抖動緩沖區（JITTER BUFFER）、語音偵測（VAD）、回音消除、舒適背景噪音生成（CNG）。
DTMF
支持RFC2833、SIP info和inband。
傳真
T.30透?jìng)?、T.38。
視頻
基于SIP的點對點視頻通話。
網絡功能
靜態路由、NAT、端口映射、DNS、NTP、DHCP服務，防火墻。
賬戶管理
分角色權限管理。
本地管理
界面化配置、版本升級/回退、數據備份和恢復、license管理。
遠程管理
SNMP、TR069。
日志管理
操作日志、運行日志、用戶日志、安全日志
告警管理
活動告警、歷史告警查詢
-
功能特點
功能特點
■ 板卡式設計
整機采用板卡式設計，支持主控、電源冗余1+1熱備份，具備獨立錄音/留言插槽，
單框可提供不少于16個業務板卡混插；
■ 多方式擴容
整機可通過多級級聯總線、光纖拉遠適應各種場景組網最大可擴至4096門。
■ 斷電恢復
當發生設備斷電重啟，即時保護電池失效下，原有配置參數仍能恢復，保證設備自
動恢復運行；
■ 業務功能
語音導航、電話彩鈴、呼叫轉移、不等位彈邊、縮位撥號、語音專線、呼叫等待、
交替通話、來電轉接、總機組、同組代答、熱線電話、話務計費、統計、導入、導
出、一號雙機、移固一體、外轉內轉接、會議電話、發言權限、強拆、強插、免打
擾、緊急求助、一鍵報警、叫醒服務、電話通訊錄、黑白名單、呼叫權限、三方通
話、錄音留言、話務軟坐席等；
■ 配置管理
支持串口、網口連接、版本升級、配置初始化、配置導入導出、配置備份、系統操
作、報警日志記錄、賬號權限管理；
■ 電源管理
專用電源有電壓檢測、電流檢測、溫度檢測、自動風扇功能，內置顯示屏便于觀察，
有正常工作、輸出欠壓、輸入過壓、輸出過壓、工作超溫等狀態指示燈。
■ 數字中繼
數字中繼板卡提供1-4 個中繼通道選配，單機最大可提供至128 E1，可提供不同信
令協議接入，如 NO.1、NO.7、PRI 等，板卡面板提供每一路鏈路狀態燈和板卡運
行燈便于查看。
■ E1、VoIP、FXO、 E&M、磁石等中繼模式 ；
■ 內置無限制層數語音導航、個性彩鈴 ；
■ 座機移動電話綁定，離位電話不漏接 ；
■ 總機夜服設置，自動切換接聽電話 ；
■ 黑、白名單管理，支持批量導入 ；
■ 話務管理配置，支持串口/網口連接 ；
■ 會議召集，PC坐席一鍵呼叫 ；
■ 智能總機組，智能代接策略設定；
■ 整機配置
4096容量（中繼+用戶）
主控支持1+1冗余熱備
電源支持1+1冗余熱備
支持多種中繼類型：
- E1接口
- VoIP接口
- FXO接口
- E&M接口
支持用戶類型：
- FXS模擬話機接口
- SIP端IP話機接口
- PCU光拉遠接口
- PAS廣播功放接口
- ISDN數字話機接口
- MCS磁石話機接口
支持內置錄音、留言：
- 全并發、混合錄音、留言
- web網頁登錄查聽、下載
■ 結構性能
設備尺寸：5U金屬結構
寬(485.8mm)*深(312mm)*高(221mm)
業務槽位：不少于16個
設備重量：
- 整機+0業務板，約7.15kg
- 整機+滿配，約14.15kg
供電模式：
- 220vac/48vdc輸入
- 支持外接電瓶，浮充
- 單機最大功耗200W
運行環境：
- 環境濕度10~95%
- 運行環境-5°C~55°C
■ 單框尺寸（5U）：
寬(535mm)*深(405mm)*高(315mm)
